Rozdělovače s automatickou regulací průtoku – DB Series
Trendem dnešní doby je snižování nákladů vynaložených na spotřebu tepelné energie. Ve větších soustavách, jako jsou například bytové domy vytápěné nebo klimatizované sálavými systémy, je vhodná regulace, která se postará o optimální celkový výkon soustavy. Proto společnost GIACOMINI CZECH, s.r.o. uvádí na trh zcela nové typy rozdělovačů s automatickou regulací průtoku označované jako „DB Series“ - dynamic balancing.
Zmiňované rozdělovače jsou ve třech základních materiálových provedeních:mosaz – R553FKDB, plast (technopolymer) - R553FPDB, nerezová ocel – R553FSDB.

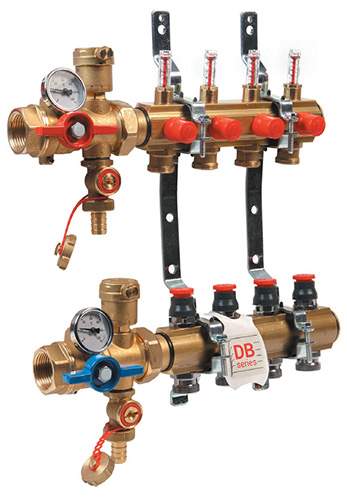

R553FKDB *20÷160 l/h

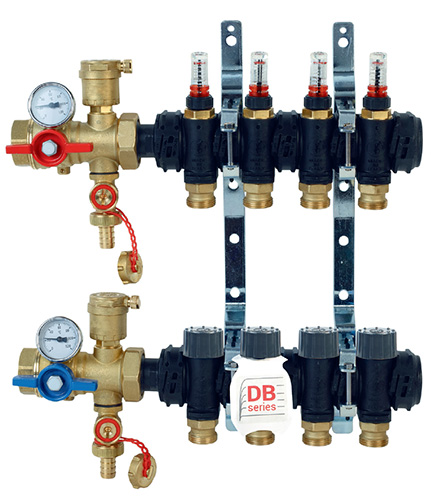

R553FPDB *10÷250 l/h

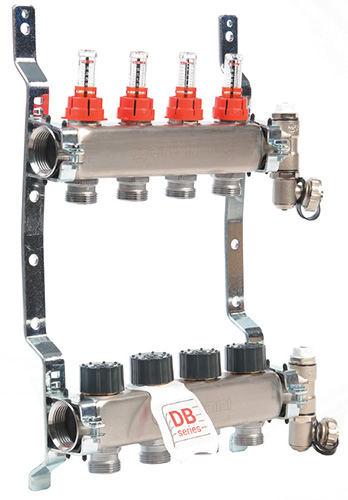

R553FSDB *20÷160 l/h
* Rozsah nastavení průtoku pro jednotlivé okruhy
Jedná se o novou generaci rozdělovačů, které díky svým speciálně navrženým termostatickým vložkám, dokážou na jednotlivých okruzích udržovat požadovaný - vyprojektovaný průtok bez ohledu na změny tlakových poměrů v soustavě, způsobené postupným uzavíráním jednotlivých okruhů. Na otevřených okruzích tedy nedochází ke zvýšení průtoků a následnému zbytečnému přetápění prostor.

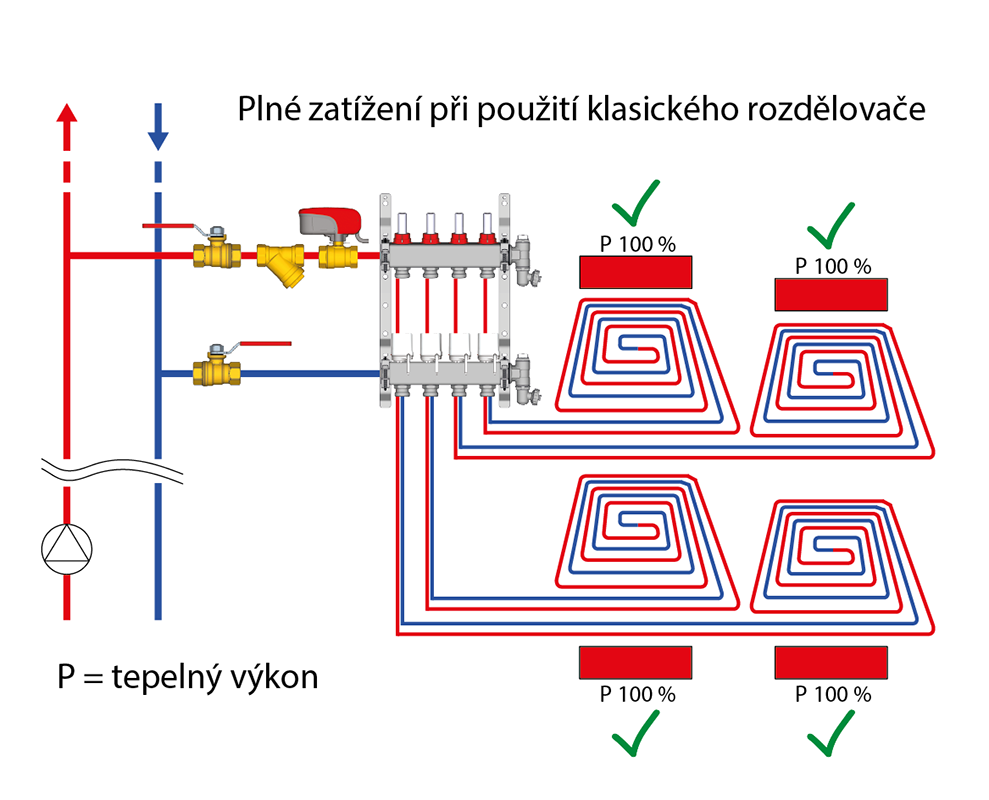

Všechny typy rozdělovačů při plném zatížení

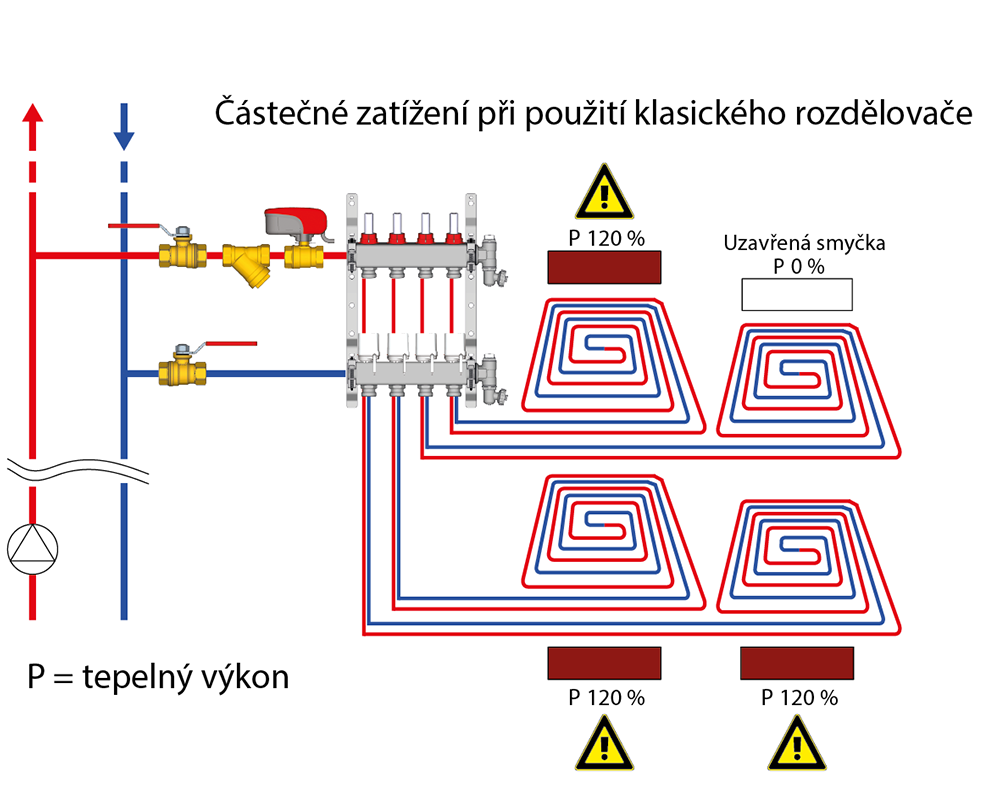

Standardní rozdělovač při částečném zatížení

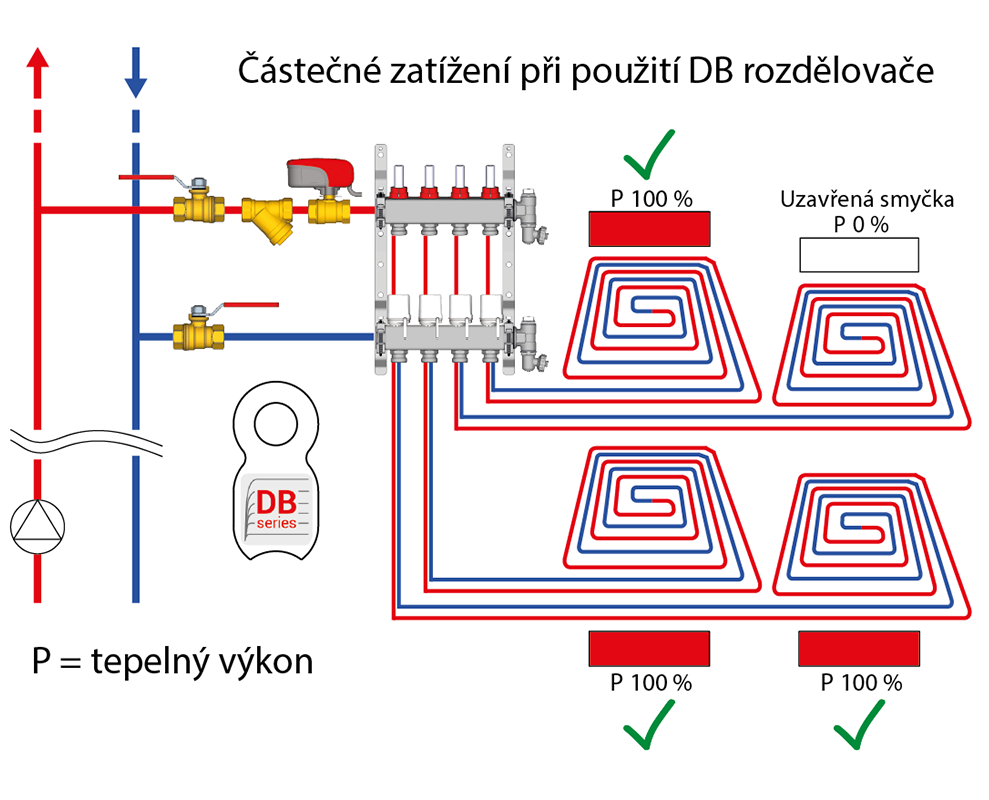

Rozdělovač s automatickou regulací průtoku DB při částečném zatížení
Automatickou regulaci zajišťuje termostatická vložka se speciální patentovanou membránou. Při změně diferenčního tlaku, v důsledku otevírání nebo zavírání jednotlivých okruhů rozdělovače, membrána ventilu zvětší nebo zmenší průřez regulačního pouzdra. Díky této vlastnosti je vložka schopna udržet požadovaný konstantní průtok teplonosné látky i při rozdílných tlacích: 20 ÷ 60 kPa ve verzi s nízkým průtokem; 30/40 ÷ 150 kPa ve verzi s vysokým průtokem.

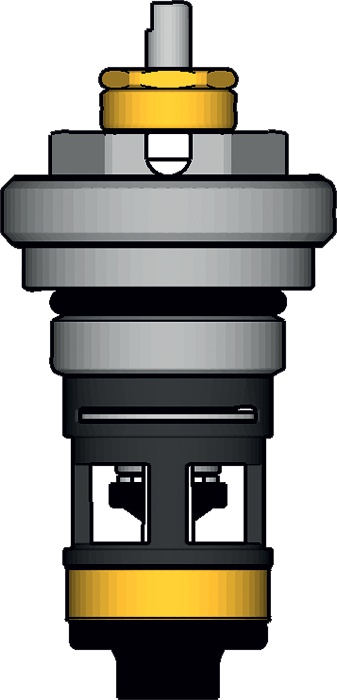

patentovaná vložka ventilu s automatickou regulací - řez
| 1 | Kroužek s číselníkem nastavení |
| 2 | Ovládací dřík |
| 3 | Kuželka |
| 4 | Regulační pouzdro |
| 5 | Membrána s řízenou deformací |
Rozdělovače řady DB udržují průtok v každé smyčce samostatně v rozsahu mezi min. a max. hodnotou diferenčního tlaku p.

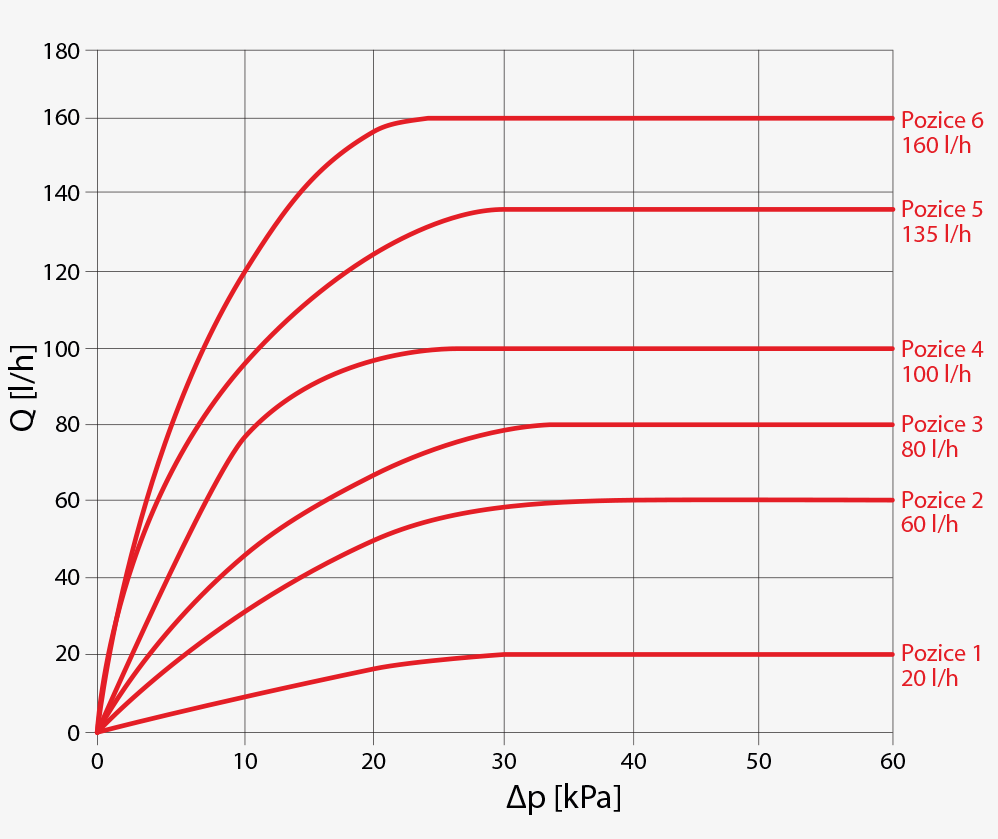

verze pro nízký průtok
| Pozice nastavení | 1 | 2 | 3 | 4 | 5 | 6 (tovární nastavení) |
| Průtok [l / h] | 20 | 60 | 80 | 100 | 135 | 160 |
| Δ [kPa] | 20 | 20 | 20 | 20 | 20 | 20 |
| Δp max [kPa] | 60 | |||||

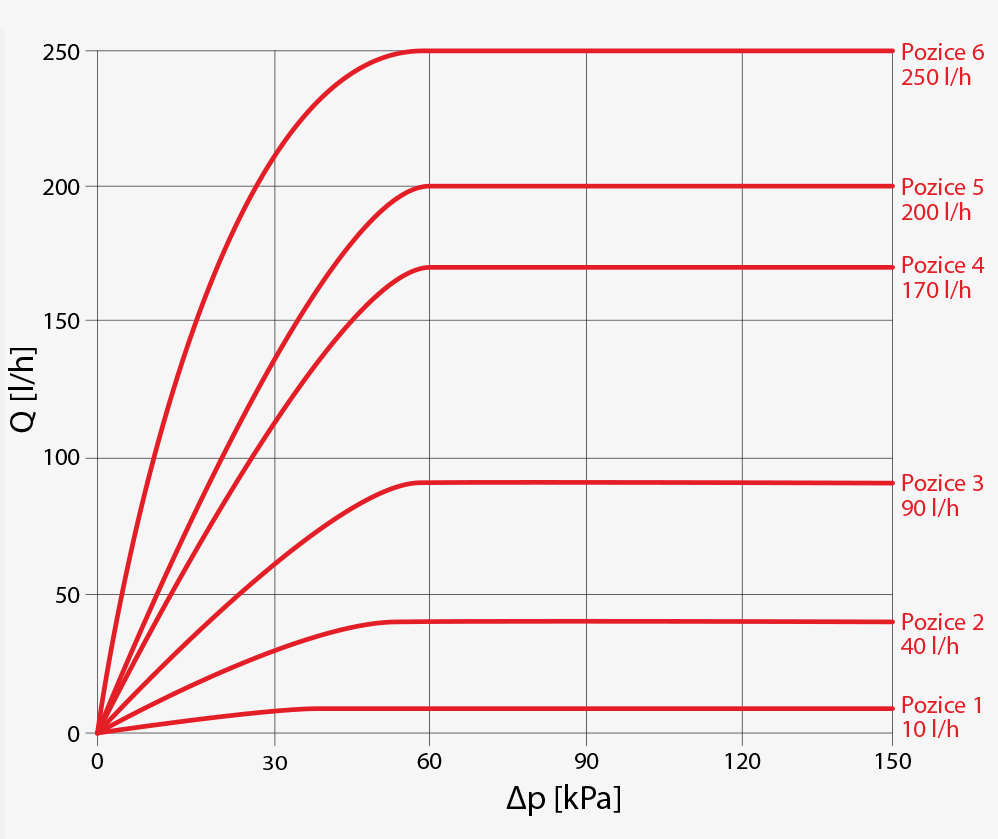

verze pro vysoký průtok
| Pozice nastavení | 1 | 2 | 3 | 4 | 5 | 6 (tovární nastavení) |
| Průtok [l / h] | 10 | 40 | 90 | 170 | 200 | 250 |
| Δ [kPa] | 40 | 40 | 40 | 40 | 40 | 30 |
| Δp max [kPa] | 150 | |||||
Poznámka: Δp min = Δp odpovídající hodnotě ⪰ 80% přednastaveného průtoku.
