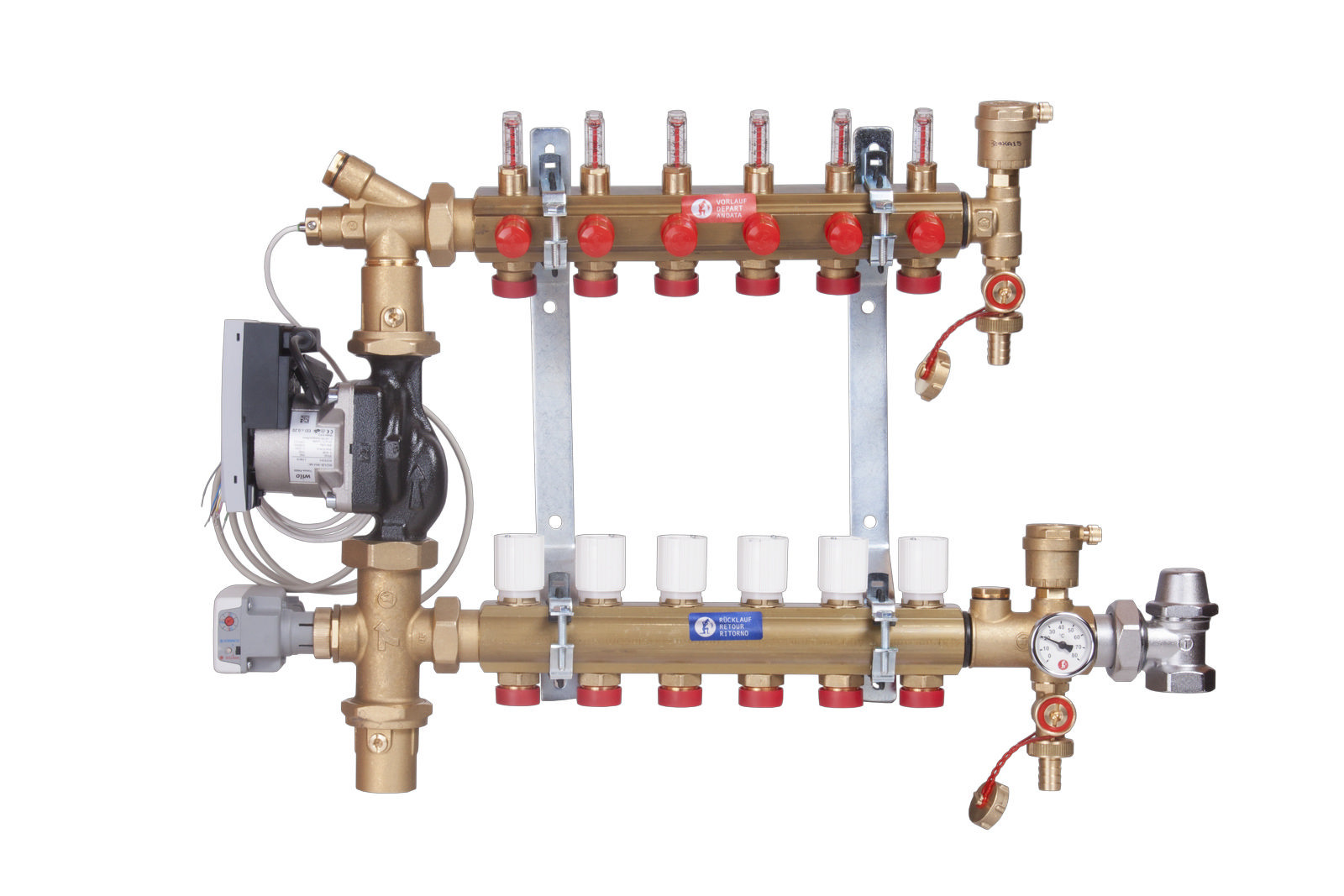

R557FMS-W
Směšovací rozdělovač s průtokoměry pro podlahové vytápění do nízkoteplotních a vysokoteplotních systémů s elektronickým čerpadlem WILO PARA. Skříň není součástí.
Podkategorie a filtry
R179AM
R473
R478
A
Soubory ke stažení
-
- Rozměry směšovaných rozdělovačů se skříní N500, N501H TECH-20221114-02496cs
(PDF - 323 kB) - Rozměry směšovaných rozdělovačů se skříní R557R TECH-20221004-02493cs
(PDF - 160 kB) - Limity výkonu rozdělovačů R557 TECH-20210114-02347cs
(PDF - 115 kB) - Prospekt TECH-20201111-01595cs
(PDF - 2,15 MB) - Rozměry směšovaných rozdělovačů se skříní R500, R501H TECH-20201111-02040cs
(PDF - 160 kB)
- Rozměry směšovaných rozdělovačů se skříní N500, N501H TECH-20221114-02496cs
Produkt není k dispozici z důvodu ukončení výroby motoru K282X022 pro třícestný směšovací ventil R298 s integrovaným regulátorem na pevnou teplotu.
Pracujeme na nové verzi tohoto výrobku.
Sada obsahuje:
- rozdělovač R553F s držáky R588L (s nastavitelnou roztečí)
- regulační šroubení R14
- oběhové čerpadlo WILO PARA 25/7 včetně připojovacího kabelu GE500
- třícestný směšovací ventil R298
- autonomní motor K282 24V pro vytápění i chlazení
Možné doobjednat transformátor K360M 230V - 24V.
Skříně na doobjednání:
skříň na zeď: R501H a N501H
skříň pro zazdění: R500, N500 a R557R
- při použití skříně R557R věnujte pozornost rozměrům:
2-8 vývodů - rozměr skříně 1A - 850 x 605 x 110 ÷ 150 mm
9-12 vývodů - rozměr skříně 2B - 1000 x 605 x 110 ÷ 150 mm
| Kód | Rozměr | Poznámka | Ceníková cena | MJ | Malé balení | Velké balení |
|---|---|---|---|---|---|---|
| KódR557FMSY52 | Rozměr1"x18 / 2 - skříně B | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY53 | Rozměr1"x18 / 3 - skříně B | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY54 | Rozměr1" x 18 / 4 - skříně C | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY55 | Rozměr1" x 18 / 5 - skříně C | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY56 | Rozměr1" x 18 / 6 - skříně C | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY57 | Rozměr1" x 18 / 7 - skříně C | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY58 | Rozměr1" x 18 / 8 - skříně D | Poznámka skříň R557R 1A | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY59 | Rozměr1" x 18 / 9 - skříně D | Poznámka skříň R557R 2B | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY60 | Rozměr1" x 18 / 10 - skříně D | Poznámka skříň R557R 2B | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY61 | Rozměr1" x 18 / 11 - skříně D | Poznámka skříň R557R 2B | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
| KódR557FMSY62 | Rozměr1" x 18 / 12 - skříně E | Poznámka skříň R557R 2B | Ceníková cena- | MJks | Malé balení1 | Velké balení- |
Pro přip. trubek z mědi použijte adaptér R178. Pro přip. trubek z umělých hmot použijte adaptér R179AM. Ventily na rozdělovači mohou být osazeny termoelektrickou hlavicí R478 nebo R473. | ||||||
Ceny jsou uvedeny bez DPH.
